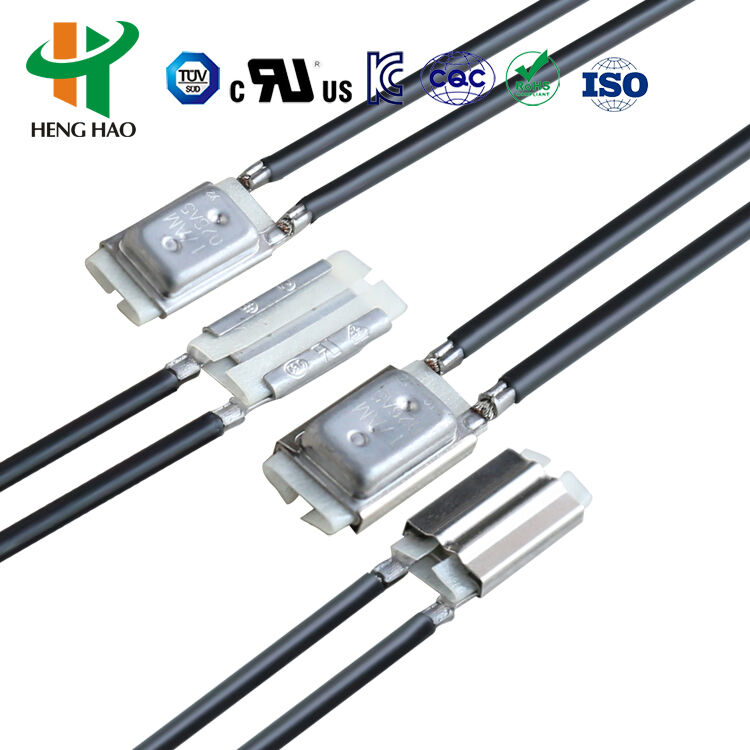

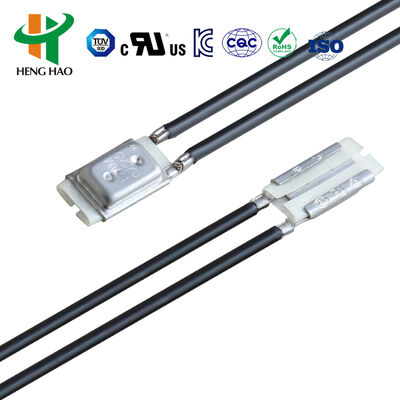

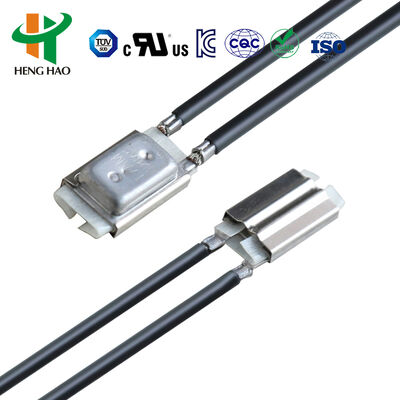

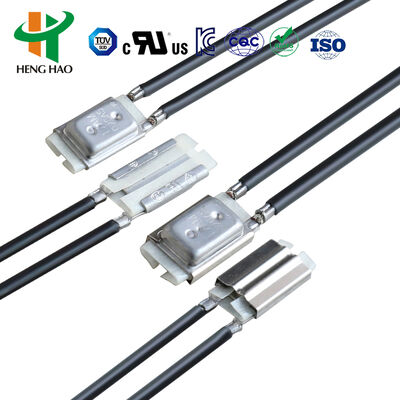

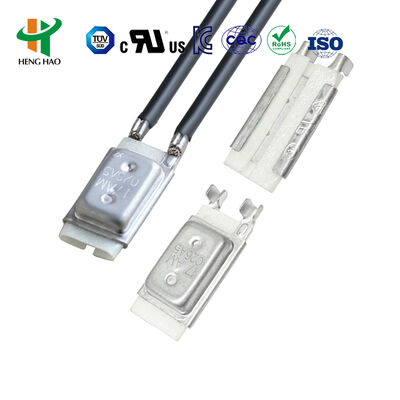

Interruptor térmico bimetal para termostato de transformador 17AM
Protector térmico 17AMH / Termostato 17AMH / Protector de temperatura 17AM / Reemplazo del protector térmico KLIXON 17AM
17AMH Principio y estructura del termostato
El 17AM es un protector térmico de exceso de corriente con un diseño compacto con una acción rápida y precisa.
17AM Especificaciones del protector térmico
- Las corrientes eléctricas y de clasificación: AC-125V 15A; AC-250V 10A, DC-16V 20A
- Ciclos de vida del contacto: AC-125V 15A, AC-250V 10A - más de 10.000 ciclos; AC-125V 5A - más de 100.000 ciclos
- Rango de temperatura de funcionamiento: 50-180°C
- Las condiciones de ensayo de los vehículos de las categorías M1 y M2 deberán ser las siguientes:
- Temperatura de reinicio: 10-45°C por debajo de la temperatura de salida
- Tiempo de trabajo: más de 10.000 ciclos
Sistema de codificación del producto
17AM XXX A/B 5 A,B,C,D...Z
17AMH: ¿ Qué es esto?Número de serie del producto
¿ Qué es eso?Temperatura de arranque en °C
A / B:A: terminales en la misma dirección / B: terminales en dirección opuesta
5:Código de tolerancia a la temperatura OFF
A, B, C, D... Z:Diferentes tipos de cables de conexión
Códigos de temperatura de salida
| Grados °C |
Código |
Grados °C |
Código |
Grados °C |
Código |
Grados °C |
Código |
| 55°C |
018 |
90 °C |
025 |
125 °C |
032 |
160°C |
039 |
| 60 °C |
019 |
95 °C |
026 |
130°C |
033 |
165°C |
040 |
| 65°C |
020 |
100 °C |
027 |
135°C |
034 |
170 °C |
041 |
| 70°C |
021 |
105°C |
028 |
140 °C |
035 |
175 °C |
042 |
| 75 °C |
022 |
110°C |
029 |
145°C |
036 |
180 °C |
043 |
| 80 °C |
023 |
115°C |
030 |
150 °C |
037 |
|
|
| 85 °C |
024 |
120 °C |
031 |
155°C |
038 |
|
|
17AM Aplicaciones de protector de temperatura
El protector térmico 17AM es aplicable a varios motores, comutadores de lámparas fluorescentes, transformadores, laminadores, lámparas y equipos de iluminación, máquinas de sellado de cubiertas,y diversos electrodomésticos.
Certificaciones y cumplimiento
Este producto tiene certificación UL, CQC, VDE y RoHS.
El fabricante de los productos incluidos en el anexo II del Reglamento (CE) n.o 765/2008 debe tener en cuenta los siguientes elementos:
Protector térmico RS03 / termostato RS03 / protector de temperatura RS03
RS03 Principio y estructura del protector térmico
Responde rápidamente a las variaciones de temperatura con función de reinicio automático.evitar efectos de autocalentamiento y garantizar una larga vida útil con un cambio mínimo de temperaturaCuenta con contactos de plata de alta potencia amigables con el medio ambiente que cumplen con los requisitos de aprobación de seguridad de exportación.
Especificaciones del termostato RS-03
| Parámetro |
Especificación |
| Clasificación eléctrica y corriente |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. |
| El tipo |
Normalmente cerrado, restablecido automáticamente |
| Rango de temperatura de funcionamiento |
40-160°C (en incrementos de 5°C) |
| Tolerancia a la temperatura |
± 3°C, ± 5°C |
| Reinicie el rango de temperatura |
Disminución de la temperatura de funcionamiento en 15-45°C |
| Resistencia de cierre del contacto |
≤ 50 mΩ |
| Resistencia al aislamiento |
≥ 100 mΩ |
| Ciclos de vida |
10, 000 veces |
