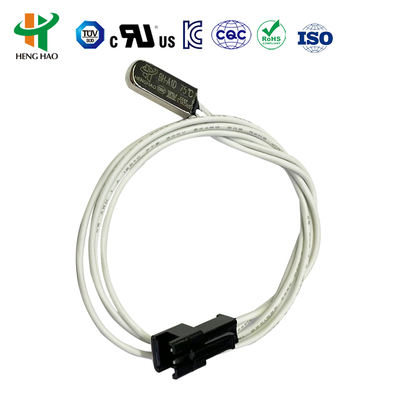

Fusible térmico 9700K KSD9700 fusible térmico de reinicio automático termostato bimetálico BW9700
Las series BW y BH que pueden proteger contra sobrecorriente y sobretemperatura están selladas firmemente, con pequeña resistencia interna, sin ruido y se reinician automáticamente. Cuando la corriente pasa a través del bimetal que es sensible a la temperatura y la corriente, el estado del bimetal cambiará por sobretemperatura o sobrecorriente para cortar el circuito o encender el circuito. La serie BH es más segura que los protectores normales, ya que no hay retardo de efecto de temperatura en condiciones de corriente repentina grande.
Termostato de la serie BHEspecificación de ’
Clasificación eléctrica:
| Clasificación eléctrica |
CC-12V máx. 12A; CC-24V máx. 10A; CA-125V máx. 8A; CA-250V máx. 16A |
| Temperatura de apertura |
(30~150)±5°C; 5°C un paso |
| Temperatura de reinicio |
2/3 de la temperatura de acción con una tolerancia de ±15°C. La temperatura de reinicio también se puede proporcionar según los requisitos del cliente. |
| Tiempos de vida |
10000 veces |
| Tamaño |
L15mm W7.1mm H3.8mm |
| Cable de plomo |
#22 3266, extremo medio disparado, la longitud es de 70 mm, o según los requisitos del cliente |
| N.º de archivo UL |
E487478 |
| N.º de certificado CQC |
CQC16002142880 |
| N.º de certificado TUV |
B160592241002 |

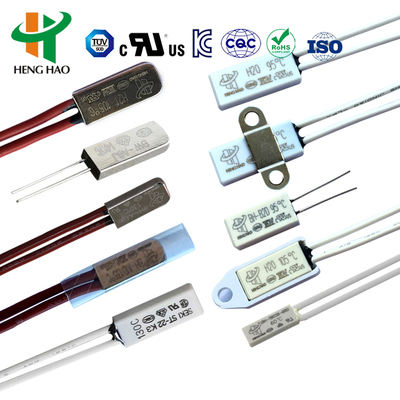

Protector térmico de la serie BH ’Dimensión
| Modelo |
Carcasa |
Longitud (mm) |
Ancho (mm) |
Alto (mm) |
Vol.&Corriente |
Cable de plomo |
| H20 |
Plástico |
18.5 |
8 |
4 |
CC-12V máx. 12A; CC-24V máx. 10A; CA-125V máx. 8A; CA-250V máx. 10A |
#20 3135, extremo 5mm
medio disparado, la longitud es de 70 mm, o según los requisitos del cliente
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
CA250V 20A |
#16 3135 |

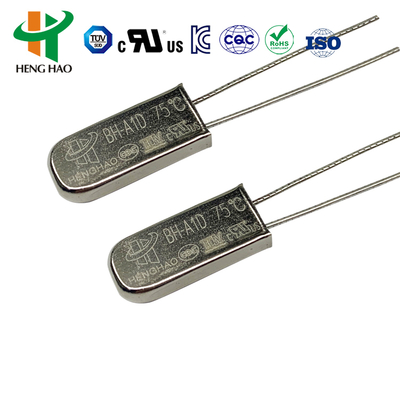

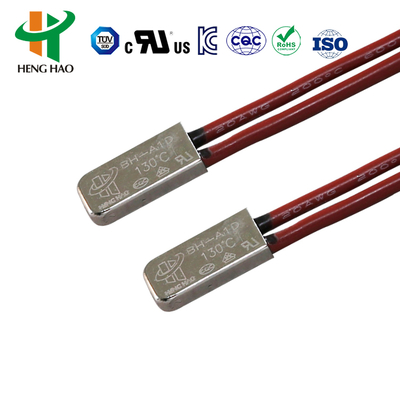

| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
CC-12V máx. 12A; CC-24V máx. 10A; CA-125V máx. 8A; CA-250V |
#20 3135, #22 3266,#22 3135, extremo 5mm
medio disparado, la longitud es de 70 mm, o según los requisitos del cliente
|

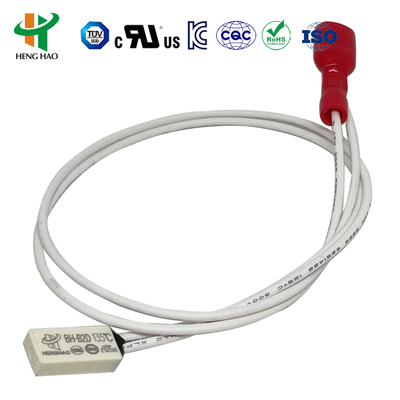

| BH-B2D |
Plástico |
15 |
7.1 |
3.8 |

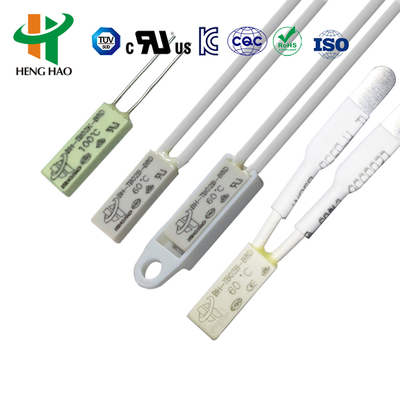

| BH-TB02B-B8D |
Plástico |
15 |
5.2 |
2.4 |
CC-12V máx. 4A; CC-24V máx. 3A; CA-125V máx. 3A; CA-250V máx. 2A |
3266-AWG24#, 3135-AWG24# o tira de níquel normalmente, la longitud es de 70 mm o según los requisitos del cliente |
Termostato de la serie BHAplicación e instrucción de ’
Protectores térmicos de la serie BH, protector de seguridad eficaz y confiable y dispositivos de alarma, se utilizan ampliamente en varios tipos de motores de 1.5 caballos de fuerza, dispositivo de iluminación, máquina de soldadura inversora, fuente de alimentación conmutada, paquete de baterías recargables, balastos de lámparas fluorescentes, herramientas eléctricas portátiles, electrodomésticos y otros equipos eléctricos para evitar sobrecorriente y sobrecalentamiento causados por un estado de funcionamiento anormal. Los tipos reforzados que pueden soportar una presión de 3.5MPa son adecuados para la instalación integrada de motores recubiertos de plástico.
| Código |
Temperatura |
Código |
Temperatura |
| 30 |
30℃ |
100 |
100℃ |
| 35 |
35℃ |
105 |
105℃ |
| 40 |
40℃ |
110 |
110℃ |
| 45 |
45℃ |
115 |
115℃ |
| 50 |
50℃ |
120 |
120℃ |
| 55 |
55℃ |
125 |
125℃ |
| 60 |
60℃ |
130 |
130℃ |
| 70 |
70℃ |
135 |
135℃ |
| 75 |
75℃ |
140 |
140℃ |
| 80 |
80℃ |
145 |
145℃ |
| 85 |
85℃ |
150 |
150℃ |
| 90 |
90℃ |
|
|
Termostato de la serie BW / KSDProtector térmico 9700 / Protector de temperatura BW9700
Termostato de la serie H20, H21Principio y estructura de ’
Los protectores universales y mejorados de la serie H20, H21 con carcasa metálica grande se componen de la carcasa metálica conductora térmica, piezas bimetálicas soldadas con punto de contacto de aleación de plata, soporte conductor, soporte de fijación de aislamiento, tira de contacto fija y cable de resistencia al calor. En caso de funcionamiento anormal, junto con el aumento de la temperatura ambiente al valor establecido, las piezas bimetálicas realizan una acción rápida, abren el punto de contacto y desconectan el circuito. Cuando el dispositivo se enfría a la temperatura para un funcionamiento seguro, el punto de contacto se cierra automáticamente y recupera el funcionamiento normal.
Protector térmico de la serie H20, H21Especificación de ’
| Clasificación eléctrica |
CC-12V máx. 12A; CC-24V máx. 10A; CA-125V máx. 8A; CA-250V máx. 16A |
| Temperatura de apertura |
(30~150)±5°C; 5°C un paso |
| Temperatura de reinicio |
2/3 de la temperatura de acción con una tolerancia de ±15°C. La temperatura de reinicio también se puede proporcionar según los requisitos del cliente. |
| Tiempos de vida |
10000 veces |
| Resistencia de cierre de contacto: |
≤50mΩ |
| Resistencia de aislamiento: |
≥100mΩ |
| Resistencia eléctrica: |
- CA1500V/1min libre de fenómenos de avería y descarga.
|
| N.º de archivo UL |
E487478 |
| N.º de certificado CQC |
CQC16002142880 |
| N.º de certificado TUV |
B160592241002 |

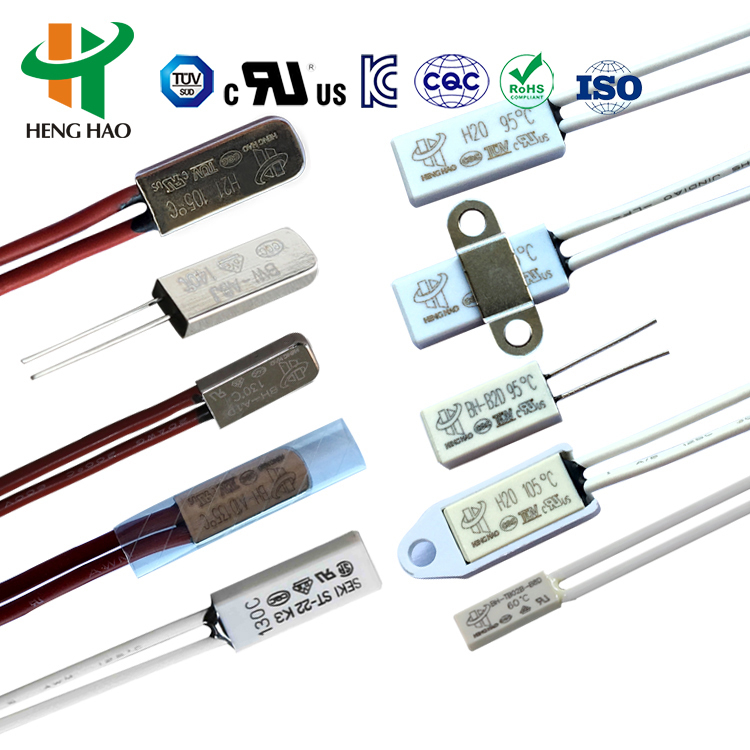

Protector térmico de la serie H20, H21 ’Dimensión
| Modelo |
Carcasa |
Longitud (mm) |
Ancho (mm) |
Alto (mm) |
Vol.&Corriente |
Cable de plomo |
| H20 |
Plástico |
18.5 |
8 |
4 |
CC-12V máx. 12A; CC-24V máx. 10A; CA-125V máx. 8A; CA-250V máx. 10A |
#20 3135, extremo 5mm
medio disparado, la longitud es de 70 mm, o según los requisitos del cliente
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
CA250V 20A |
#16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
CC-12V máx. 12A; CC-24V máx. 10A; CA-125V máx. 8A; CA-250V |
#20 3135, #22 3266,#22 3135, extremo 5mm
medio disparado, la longitud es de 70 mm, o según los requisitos del cliente
|
| BH-B2D |
Plástico |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plástico |
15 |
5.2 |
2.4 |
CC-12V máx. 4A; CC-24V máx. 3A; CA-125V máx. 3A; CA-250V máx. 2A |
3266-AWG24#, 3135-AWG24# o tira de níquel normalmente, la longitud es de 70 mm o según los requisitos del cliente |
Aplicación del protector de temperatura de la serie H20, H21 ’La serie H20, H21 es aplicable a baterías recargables, balastos, masajeadores, micromotores, transformadores, herramientas eléctricas, electrodomésticos de calor e instrumentos, etc.
El producto cuenta con la aprobación de certificación UL, CQC, TUV y RoHS.
