Datos del producto:
|
| El tipo: | Acción rápida del interruptor | Aplicación: | MOTOR, BOMBA. TRITURADORA DE PAPEL |
|---|---|---|---|
| Tipo del proveedor: | Fabricante original | Referencia recíproca: | BW9700 |
| Medios disponible: | ficha técnica, foto | Marca del producto: | Protector termal |
| Tamaño/dimensión: | 18.5*7.1*3.8m m | Temperatura de funcionamiento: | 50-150 |
| Función de interruptor: | EN APAGADO | Grado actual (amperios): | 5-16a |
| Grado del voltaje - CA: | 250V | Grado del voltaje - DC: | 24 V |
| Grado eléctrico: | 250v 5A~16A | Gama de temperaturas de la acción: | 40~150 centígrados |
| Ciclo de vida: | 10000times | Tamaño: | 18.5*7.5*3.8M M |
| Tipo del contacto: | normalmente cerrado o normalmente abierto | ||
| Alta luz: | Interruptor térmico bimetal de H20,El termostato bimetal 250V,Interruptor de temperatura térmica bimetal |
||

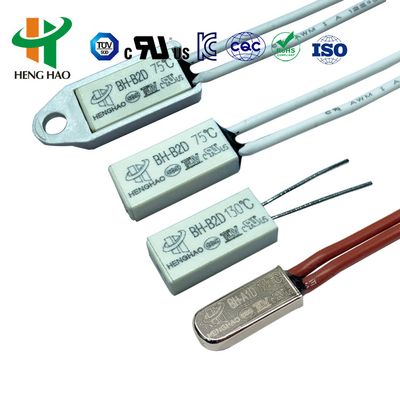

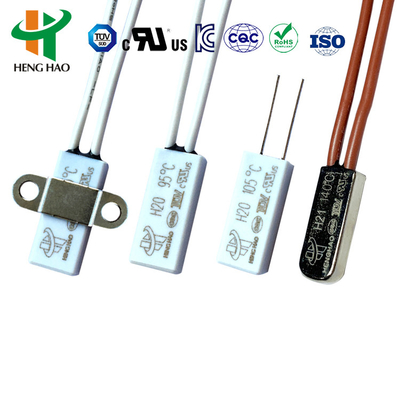

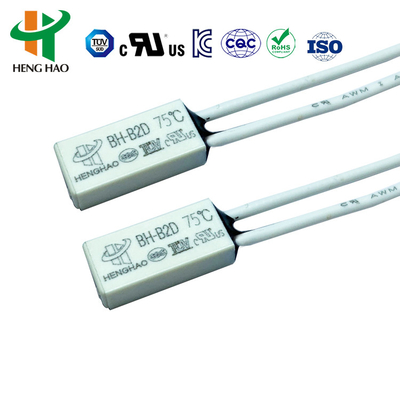

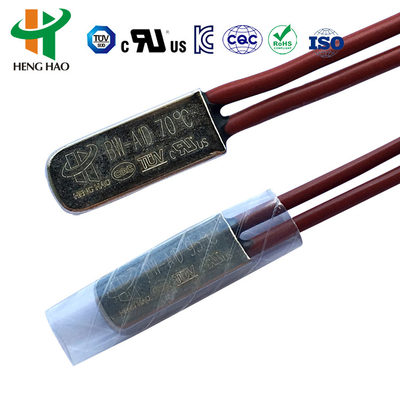

Termostato de la serie BW/Protector térmico KSD9700/Protector de temperatura BW9700
Los protectores universales y mejorados de serie BW con carcasa metálica grande están compuestos por la carcasa metálica conductora térmica, partes bimetales soldadas con punto de contacto de aleación de plata, soporte conductor,soporte de fijación de aislamientoEn caso de funcionamiento anormal, junto con el aumento de la temperatura ambiente al valor establecido, las partes bimetálicas realizan una acción rápida,abre el punto de contactoCuando el dispositivo se enfríe a la temperatura necesaria para un funcionamiento seguro, el punto de contacto se cerrará automáticamente y volverá a funcionar normalmente.
2.1.Tipo de interruptor: normalmente cerrado, normalmente abierto.
2.2.Válvulas de corriente y tensión de funcionamiento: AC250V / 5A; AC125V / 8A
2.3.Temperatura de funcionamiento: 40 ~ 150°C(un paso por cada 5°C)
2.4.Tolerancia estándar:+-3°C/+-5°C/+-7°C
2.5.Temperatura de reinicio: disminución de la temperatura de funcionamiento en 15-45°C
2.6.Resistencia de cierre del contacto:No más50 mΩ
2.7.Resistencia al aislamiento:≥100 mΩ
2.8.Fuerza eléctrica: AC1500V/1min libre de fenómenos de avería y flashover.
2.9.Vida útil: 10000 veces
|
Modelo |
Duración |
ancho |
En alto. |
|
BW9700 |
20 |
7.3 |
3.8 |
La serie BW se aplica a las baterías recargables,el lastre, masajeador,motor,un transformador,herramientas eléctricas,aparatos y instrumentos eléctricos térmicos, etc.
|
Código |
Temperatura abierta |
Reinicio de la temperatura |
Código |
Temperatura abierta |
Reinicie la temperatura |
|
045 |
45 más 4.5°C |
≥ 33 años°C |
105 |
105 + 5°C |
75 + 15°C |
|
050 |
50 + 5°C |
≥ 35 años°C |
110 |
110 + 5°C |
75 + 15°C |
|
055 |
55 + 5°C |
42 + 6°C |
115 |
115 + 5°C |
80 + 15°C |
|
060 |
60 + 5°C |
45 + 8°C |
120 |
120 + 5°C |
85 + 15°C |
|
065 |
65 + 5°C |
48 + 10°C |
125 |
125 + 5°C |
85 + 15°C |
|
070 |
70 + 5°C |
50 + 12°C |
130 |
130 + 5°C |
90 + 15°C |
|
075 |
75 + 5°C |
53+14°C |
135 |
135 + 5°C |
95 + 15°C |
|
080 |
80 + 5°C |
55+15°C |
140 |
140 + 5°C |
100 más 15°C |
|
085 |
85 + 5°C |
60 + 15°C |
145 |
145 + 5°C |
100 más 15°C |
|
090 |
90 + 5°C |
65 más 15°C |
150 |
150 + 5°C |
105 + 15°C |
|
095 |
95 + 5°C |
70 + 15°C |
155 |
155 + 5°C |
110 + 15°C |
|
100 |
100 + 5°C |
70 + 15°C |
|
|
|
La aprobación de la certificación UL,CQC,VDE y RoHS del producto.
