Datos del producto:
|
| Ciclo de vida: | 100000 ciclos | Voltaje y corriente: | 250V 16A |
|---|---|---|---|
| Tipo del contacto: | normalmente cerrado o normalmente abierto | Tipo del interruptor: | reset auto o reset manual |
| Gama de temperaturas: | 50-150℃ | Caso: | Baquelita |
| Alta luz: | protector 16A de la temperatura 250V,Protector termal del reset manual,Interruptor auto de la temperatura del termóstato del reset |
||
Protectortermal de la temperaturaprotector/BW9700del termóstato/KSD9700 de la serie de BW

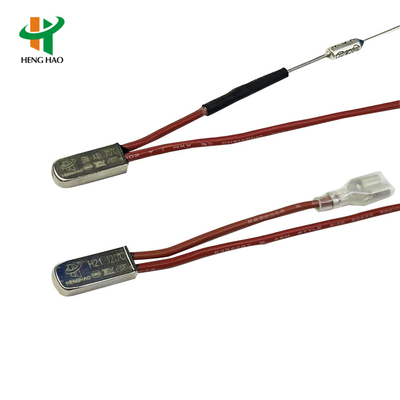

El principio del termóstato de la serie H20, H21 y estructura
H20, H21serial universales y los protectores aumentados con la cubierta grande del metal se componen de la cubierta conductora termal del metal, las piezas bimetálicas soldaron con autógena con el punto de contacto de la aleación de plata, el soporte conductor, el soporte de la fijación del aislamiento, la tira fija del contacto y el cable de la resistencia térmica. En caso de la operación anormal, junto con el aumento de la temperatura del ambiente al valor determinado, las piezas bimetálicas realizan la acción rápida, abren el punto de contacto, y desconectan el circuito. Cuando el dispositivo se refresca a la temperatura para la operación segura, la voluntad del punto de contacto cierra y recupera automáticamente la operación normal.
H20, la especificación del protector termal de H21series
| Grado eléctrico | DC-12V 12A máximo; DC-24V 10A máximo; AC-125V 8A máximo; AC-250V 16A máximo |
| Temperatura abierta | (30~150) ±5°C; 5°C un paso |
| Temperatura del reset | 2/3 de la temperatura de la acción con la tolerancia de la temperatura del reset de ±15°C. se puede también proporcionar según el requisito de clientes. |
| Tiempos de la vida | 10000 veces |
| Resistencia del cierre del contacto: | ≤50mΩ |
| Resistencia de aislamiento: | ≥100mΩ |
| Fuerza eléctrica: |
|
| Fichero de la UL no | E487478 |
| Certificado de CQC no | CQC16002142880 |
| Certificado del TUV no | B160592241002 |
H20, la dimensión del protector termal de H21series
| Modelo | Caso | Longitud (milímetros) | anchura (milímetros) | Alto (milímetros) | Vol.&Current | Alambre de ventaja |
| H20 | Plástico | 18,5 | 8 | 4 | DC-12V 12A máximo; DC-24V 10A máximo; AC-125V 8A máximo; AC-250V 10A máximo |
#20 3135, extremo 5m m la mitad que dispara, longitud es 70m m, o según el cliente requiera |
| H21 | Metal | 18,5 | 7,3 | 3,8 | ||
| H21 | Metal | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Metal | 15 | 6,6 | 3,2 | DC-12V 12A máximo; DC-24V 10A máximo; AC-125V 8A máximo; AC-250V |
#20 3135, #22 3266, #22 3135, extremo 5m m la mitad que dispara, longitud es 70m m, o según el cliente requiera |

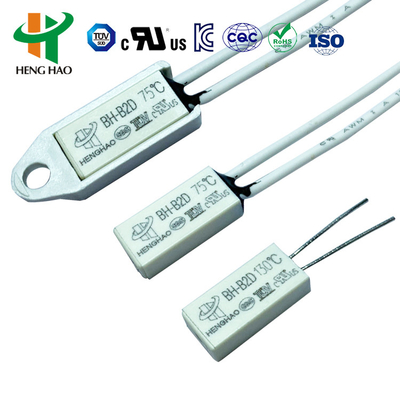

| BH-B2D | Plástico | 15 | 7,1 | 3,8 | ||
| BH-TB02B-B8D | Plástico | 15 | 5,2 | 2,4 | DC-12V 4A máximo; DC-24V 3A máximo; AC-125V 3A máximo; AC-250V 2A máximo | 3266-AWG24#, 3135-AWG24# o la tira del níquel normalmente, longitud es 70 milímetros o según el cliente requiere |
H20, el uso del protector de la temperatura de H21series
H20, H21series es aplicable a la batería cargable, al lastre, al massager, al motor micro, al transformador, a las herramientas eléctricas, al dispositivo y al instrumento eléctricos etc. del calor.
3.1. Tipo del reset manual: La temperatura que detecta componentes consiste en la tira bimetálica. Cuando la temperatura alcanzó la gama de temperaturas de la acción, saltará rápidamente y las desconexiones movibles del disco. Cuando la temperatura disminuye a un punto fijo de la temperatura, el punto de contacto no puede reajustar hasta volver a conectar el circuito empujando el botón de reinicio. Y entonces los puntos de contacto recuperarse, alcanzando un propósito de conectar o de desconectar el circuito y de recomenzar el circuito por el reset manual. (Recordatorio bondadoso: el tipo 1.This de termóstato del reset manual puede reajustar cuando la temperatura disminuye el °C 20 después de la acción rápida presionando el botón de reinicio. Y 4~6 N serán recomendables; no utilice por favor demasiada fuerza. 2. Para asegurar la función normal, la distancia entre el botón de reinicio y la cubierta cercana no debe ser menos de 20.4m m. )
3.2. Tipo del reset manual: La temperatura que detecta componentes consiste en la tira bimetálica. Cuando la temperatura alcanzó la gama de temperaturas de la acción, saltará rápidamente y las desconexiones movibles del disco. Cuando la temperatura disminuye a un punto fijo de la temperatura, el punto de contacto puede trabajo auto del reset y del comienzo.
La UL del producto, el CQC, el TUV y la aprobación de la certificación de RoHS.
