Protector termal la termal del motor del interruptor KSD9700 de la sobrecarga del motor normalmente cerrado/abierto

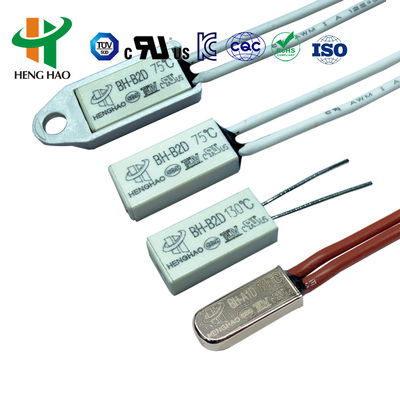

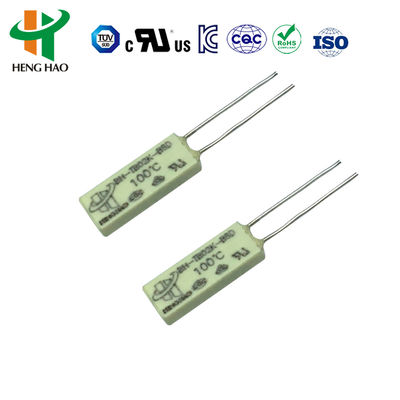

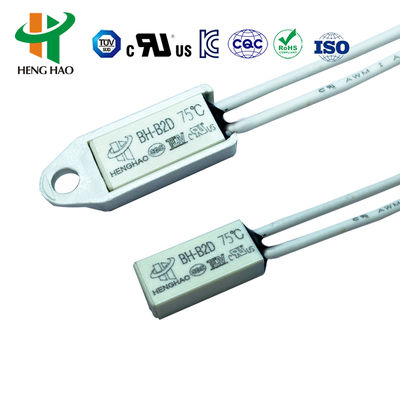

Ampliación de imagen : Protector termal la termal del motor del interruptor KSD9700 de la sobrecarga del motor normalmente cerrado/abierto

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	HENGHAO
Certificación:	UL,CQC,VDE,ROHS
Número de modelo:	BW9700

Pago y Envío Términos:

Cantidad de orden mínima:	5000e
Precio:	0.19 / pieces
Detalles de empaquetado:	1000pcs por el cartón
Tiempo de entrega:	7 días
Condiciones de pago:	TT, UNIÓN DE CASH.LC.WEST
Capacidad de la fuente:	100000000PCS POR MES

Contacto

Protector termal la termal del motor del interruptor KSD9700 de la sobrecarga del motor normalmente cerrado/abierto

descripción

Ciclo vital:	100000 ciclos	Voltaje y corriente:	250V 16A
Tipo de contacto:	normalmente cerrado o normalmente abierto	Tipo de interruptor:	reinicio automático o reinicio manual
Rango de temperatura:	0-250 °C
Resaltar:	interruptor de la protección termal del motor , Interruptor termal del protector de la sobrecarga

Protector térmico del motor KSD9700 con interruptor de sobrecarga térmica del motor normalmente cerrado / abierto

Principio y estructura

El protector térmico de la serie BW utiliza una cinta bimetálica especialmente diseñada que responde automáticamente a la corriente de calentamiento sin mecanismos auxiliares.El elemento bimetálico cambia rápidamente de estado cuando se calienta, conduciendo directamente los contactos para cortar automáticamente el circuito para la protección contra el sobrecalentamiento y la sobrecarga.

Aplicaciones

Ampliamente utilizado en motores eléctricos y equipos eléctricos, incluidos:

Aplicaciones eléctricas para mantas y paredes calientes
Motor de lavadora y motor de la máquina de leche de soya
Motor de ventilador y motor de aire acondicionado
Motor fraccionado y motor de corriente continua
Motor sin escobillas de CA y bomba de agua
Transformadores y rectificadores
Sistemas de iluminación y baterías recargables
Los demás aparatos de calefacción eléctrica

Especificaciones técnicas

Tipo de contacto: normalmente cerrado y normalmente abierto
El valor de la potencia eléctrica: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
Resistencia del circuito: ≤ 50 mΩ (valor inicial)
Resistencia de aislamiento: ≥ 100 mΩ
Rango de temperatura de acción: 40 ~ 150 °C
En el caso de los vehículos de la categoría M2 y M3, el valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Vida útil: ≥ 10.000 ciclos

Las dimensiones

Modelo	L (mm)	¿Qué es esto?	H (mm)	Calificación eléctrica	El cable de plomo (mm)
El metal BW	20	7.5	3.8	Las emisiones de gases de efecto invernadero de los sistemas de combustión renovable deberán ser consideradas como gases de efecto invernadero.	AWG#22, AWG#18 alambre de silicona de alta temperatura L1=L2=70 mm, o según las necesidades personalizadas
El metal BW	20	8.0	4.1	Las partidas 1 y 2 no se aplicarán.	AWG#22, AWG#18 alambre de silicona de alta temperatura L1=L2=70 mm, o según las necesidades personalizadas
Plastico BW	20	8.0	4.0	Las emisiones de gases de efecto invernadero de los sistemas de combustión renovable deberán ser consideradas como gases de efecto invernadero.	AWG#22, AWG#18 alambre de silicona de alta temperatura L1=L2=70 mm, o según las necesidades personalizadas

Especificaciones de temperatura

Código	El tiempo libre.	Reinicie la temperatura.	Código	El tiempo libre.	Reinicie la temperatura.
40	40 °C ± 5 °C	≥ 30 °C	100	Se aplicarán las siguientes medidas:	70 ± 10 °C
45	Se aplicarán las siguientes medidas:	≥ 30 °C	105	105 °C ± 5 °C	70 ± 12 °C
50	La temperatura máxima de la superficie de la cubierta de ensayo es de:	≥ 30 °C	110	110 °C ± 5 °C	75 ± 12 °C
55	Se aplicarán las siguientes medidas:	≥ 30 °C	115	Se aplican las siguientes condiciones:	No más de 80±12°C
60	60°C ± 5°C	40 ± 10 °C	120	120 °C ± 5 °C	85 ± 12 °C
65	Se trata de una prueba de la calidad de los productos.	45 ± 10 °C	125	125 °C ± 5 °C	90 ± 12 °C
70	Se trata de una prueba de la calidad de los productos.	50 ± 10 °C	130	La temperatura máxima de la superficie de la cubierta de ensayo es de:	95 ± 12 °C
75	Se trata de un sistema de control de la temperatura.	55 ± 10 °C	135	Se aplican las siguientes condiciones:	100 ± 12 °C
80	Se aplicarán las siguientes medidas:	60 ± 10 °C	140	El valor de las emisiones de gases de efecto invernadero	105 ± 12 °C
85	85°C ± 5°C	65 ± 10 °C	145	Clasificación de las emisiones de CO2	110 ± 12 °C
90	90°C ± 5°C	70 ± 10 °C	150	150 °C ± 5 °C	115 ± 12 °C
95	95°C ± 5°C	75 ± 10 °C

Ventajas competitivas

Tamaño compacto para una fácil instalación
Banda bimetallica de acción rápida con respuesta rápida
Vida útil larga superior a 10.000 ciclos
Previene las fugas del proceso de impregnación al vacío
Reemplazo compatible para los modelos SENSATA 17AM, 7AM y SEKI ST-22

Dibujos técnicos
