Datos del producto:
|
| corriente del voltaje: | 250V 5A | Rango de temperatura: | 30 a 150C |
|---|---|---|---|
| tiempo de vida: | 10000 veces | Tamaño: | 15*7.1*3.8m m |
| Uso para: | motor, batería | ||
| Alta luz: | interruptor bimetálico del termóstato,interruptor termal bimetálico |
||

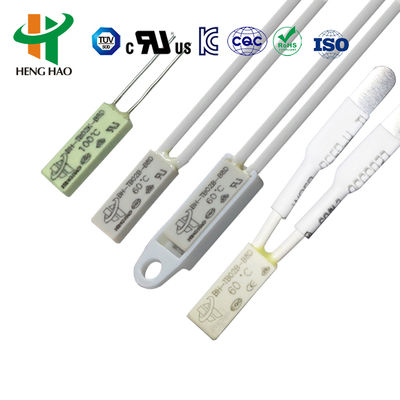

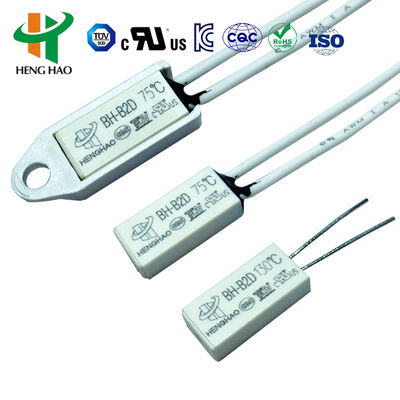

Fusible termal BH-B2D del protector de la temperatura con UL ROHS de 15*7.1*3.8m m TUV CQC
El principio y la estructura del termóstato de la serie de BH-B2D
Serie de BH-B2D que puede proteger contra sobreintensidad de corriente y la temperatura excesiva se sella firmemente, pequeña resistencia interna, ningún ruido y reset automáticamente. Cuando es actual el bimetal directo que es sensible a la temperatura y actual, la situación del bimetal será cambiado por temperatura excesiva o sobreintensidad de corriente para cortar el circuito o el interruptor en el circuito. Las series de BH son más seguras de los protectores normales, pues no hay retraso del efecto de temperatura bajo condición de la corriente grande súbita.
La especificación del termóstato de la serie de BH-B2D
| Grado eléctrico | DC-12V 12A máximo; DC-24V 10A máximo; AC-125V 8A máximo; AC-250V 16A máximo |
| Abra la temperatura | (30~150) ±5°C; 5°C un paso |
| Reajuste la temperatura | 2/3 de la temperatura de la acción con la tolerancia de la temperatura del reset de ±15°C. se puede también proporcionar según el requisito de clientes. |
| Tiempos de la vida | 10000 veces |
| Tamaño | L15mm W7.1mm H3.8mm |
| Alambre de ventaja | #22 3266, el medio disparar del final, longitud es 70m m, o según el cliente requiera |
| La UL archiva ningún | E487478 |
| Certificado de CQC ningún | CQC16002142880 |
| Certificado del TUV ningún | B160592241002 |
El uso y la instrucción del termóstato de la serie de BH-B2D
Los protectores termales de la serie de BH, protector confiable eficaz de la seguridad y dispositivos de alarma, son ampliamente utilizados en diversos tipos los 1,5 motores de los caballos de fuerza, el dispositivo de iluminación, la soldadora del inversor, el poder del interruptor, la batería recargable, los lastres de la lámpara fluorescente, las herramientas eléctricas portátiles, los dispositivos eléctricos y el otro equipo eléctrico de prevenir de la sobreintensidad de corriente y del recalentamiento causados por la situación anormal del trabajo. Los tipos hechos cumplir que pueden soportar la presión de 3.5MPa se caben para la estructura-en-instalación del motor cubierto plástico.
Código termal de la temperatura del protector de BH-B2D
| Código | Temperatura | Código | Temperatura |
| 30 | 30℃ | 100 | 100℃ |
| 35 | 35℃ | 105 | 105℃ |
| 40 | 40℃ | 110 | 110℃ |
| 45 | 45℃ | 115 | 115℃ |
| 50 | 50℃ | 120 | 120℃ |
| 55 | 55℃ | 125 | 125℃ |
| 60 | 60℃ | 130 | 130℃ |
| 70 | 70℃ | 135 | 135℃ |
| 75 | 75℃ | 140 | 140℃ |
| 80 | 80℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150℃ |
| 90 | 90℃ |
Código termal del protector de BH-B2D del artículo no.
BH-B2D XXX K
| BH | Diseño no. |
| B | Material del caso: metal-UNo; Plástico-b |
| 2 |
1,15×6.6×3.2 2,15×7.1×3.8 |
| D |
Valor de la resistencia de bimetálico G-highZ-moderar-bajo |
| XXX | Abra la temperatura |
| K | Tipo de contacto: K está abierta, ninguna señal es cerrada |
El dibujo del protector thremal de BH-B2D
