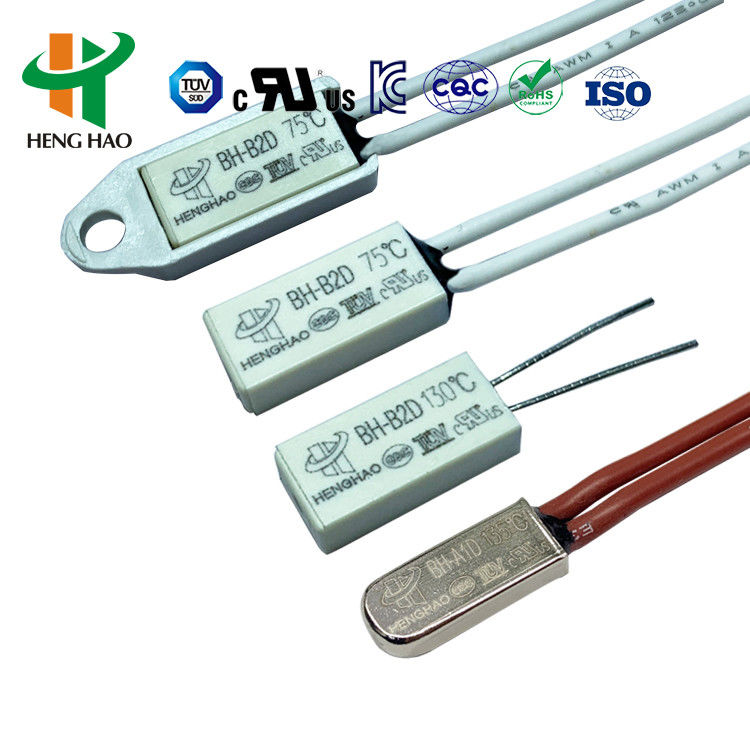

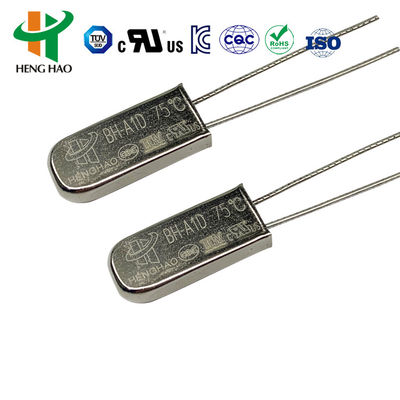

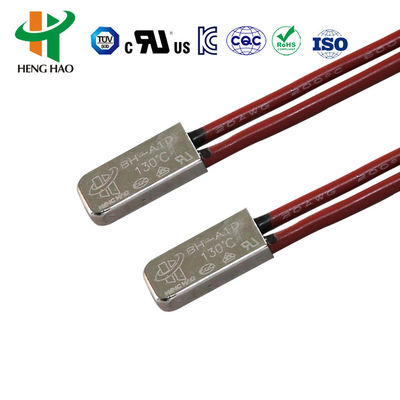

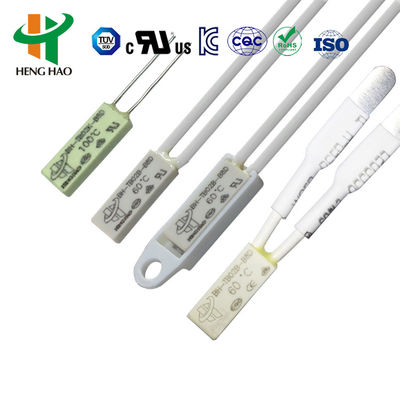

El termostato KSD9700 es un termostato bimetal.

Termostato bimetálico KSD9700 con mecanismo de acción rápida para un control y protección de temperatura fiables.

Documentación Técnica H21 H20

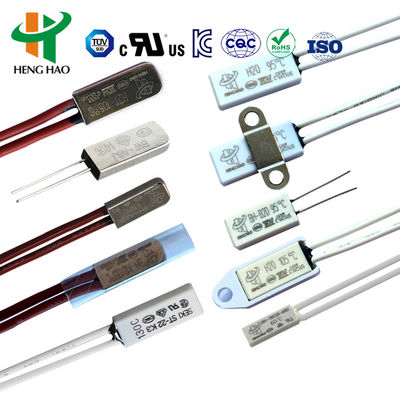

Los protectores universales y mejorados de las series H20, H21 con carcasa metálica grande están compuestos por una carcasa metálica conductora de calor, piezas bimetálicas soldadas con punto de contacto de aleación de plata, soporte conductor, soporte de fijación aislante, tira de contacto fija y cable resistente al calor.

En caso de funcionamiento anormal, cuando la temperatura ambiente aumenta hasta el valor establecido, las piezas bimetálicas actúan rápidamente, abren el punto de contacto y desconectan el circuito. Cuando el dispositivo se enfría a una temperatura de funcionamiento segura, el punto de contacto se cierra automáticamente y se reanuda el funcionamiento normal.

Las series H20, H21 son aplicables a baterías recargables, balastos, masajeadores, micromotores, transformadores, herramientas eléctricas, electrodomésticos y instrumentos.

Tipo de Rearme Manual: Los componentes de detección de temperatura consisten en una tira bimetálica. Cuando la temperatura alcanza el rango de acción, salta rápidamente y el disco móvil se desconecta. Cuando la temperatura desciende a un punto fijo, el punto de contacto no se rearma hasta que se reconecta el circuito pulsando el botón de rearme.

Notas Importantes:

• Los termostatos de rearme manual pueden rearrmarse cuando la temperatura desciende 20°C después de la acción rápida pulsando el botón de rearme con una fuerza de 4-6 N
• No usar fuerza excesiva
• Asegurar el funcionamiento normal manteniendo una distancia mínima de 20.4 mm entre el botón de rearme y la cubierta cerrada

Tipo de Rearme Automático: Los componentes de detección de temperatura consisten en una tira bimetálica. Cuando la temperatura alcanza el rango de acción, salta rápidamente y el disco móvil se desconecta. Cuando la temperatura desciende a un punto fijo, el punto de contacto se rearma automáticamente y comienza a funcionar.

El producto cuenta con la aprobación de las certificaciones UL, CQC, TUV y RoHS.
