Datos del producto:
|
Ciclo de vida: | 100000 ciclos | Voltaje y corriente: | 250V 16A |
---|---|---|---|
Tipo de contacto: | Normalmente cerrado o normalmente abierto | Tipo de interruptor: | Reinicio automático o reinicio manual |
Rango de temperatura: | 0-250 °C | El caso: | El metal |
Resaltar: | Se aplicará el método de comprobación de los valores de las emisiones de gases de efecto invernadero.,El termostato de 250 V KSD301-R,El termostato de acción rápida KSD301-R |

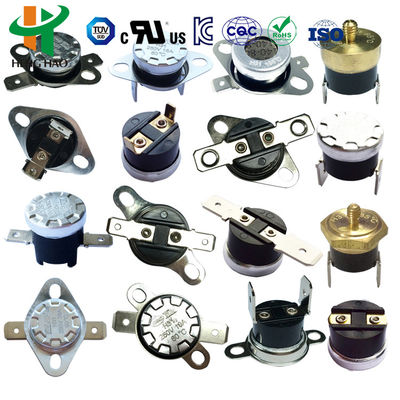

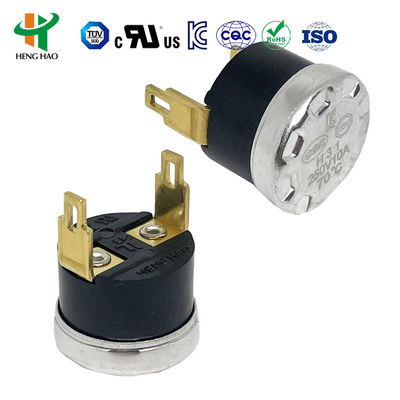

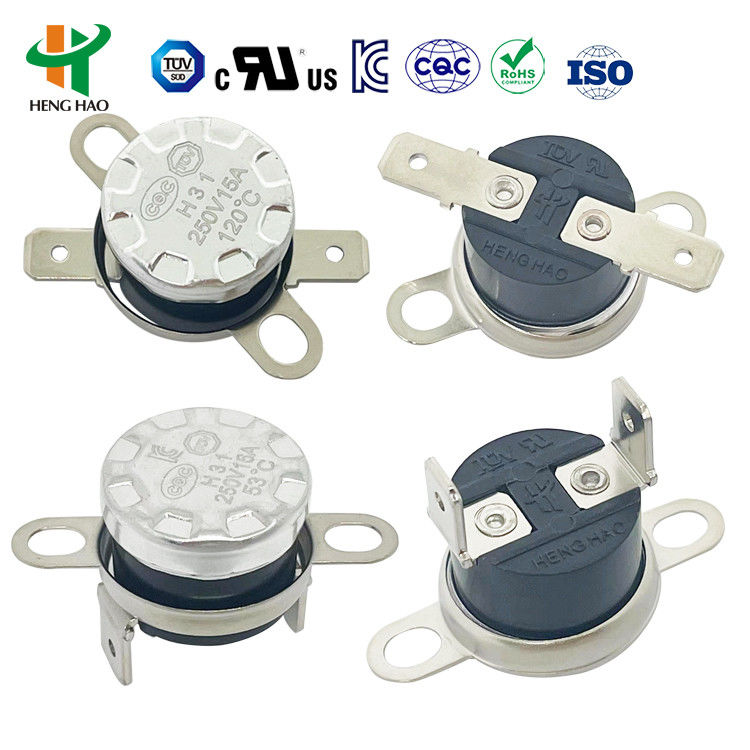

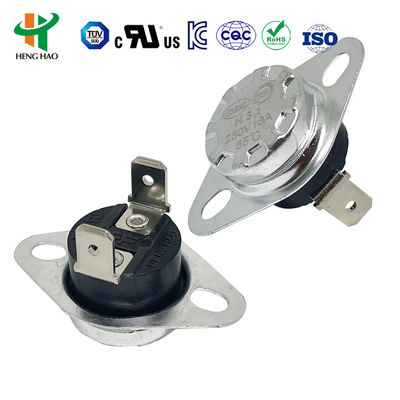

Termostato KSD301-R 250V 16A Termostato bimetálico KSD301 Termostato de acción rápida KSD302
El principio fundamental del termostato de la serie KSD es que una función de los discos bimetálicos es la acción rápida ante el cambio de temperatura de detección. La acción rápida del disco puede impulsar la acción de los contactos a través de la estructura interior y luego provocar que finalmente se encienda o se cierre el circuito. Las principales características son la fijación de la temperatura de trabajo, la acción rápida confiable, menos descargas eléctricas, mayor vida útil y menos interferencias de radio.
KSD302termostato'sespecificación
Voltaje y corriente | CA 125 V máx. 15 A; CA 250 V 5 A 10 A 15 A máx. 16 A |
AcciónTemperatura | 0~250℃ |
Diferencia de temperatura de recuperación y acción. | 0 a 25 grados, o según solicitud del cliente. |
Desviación de temperatura: | ±3 / ±5 / ±10 grados o según petición del cliente |
Resistencia del circuito | ≤50mΩ (valor inicial) |
Resistencia de aislamiento | AC50Hz 1500V/min, sin cegamiento por avería (estado normal) |
Ciclo vital | ≥100000 veces |
Tipo de contacto | Normalmente cerrado o normalmente abierto |
Dos tipos de soporte de montaje | mueble o inmueble |
Tipo de terminal | a. Tipo de terminal: serie 187 de 4,8*0,5 mm y 4,8*0,8 mm, serie 250 de 6,3*0,8 mm |
Casa | plástico o cerámica. |

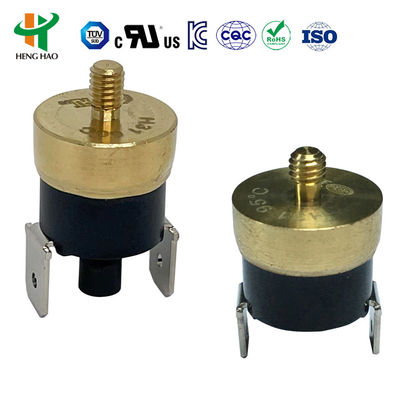

Cara del sensor de temperatura | Tapa de aluminio o cabeza de cobre. |
kSD301Diferencia entre el tipo de reinicio automático y el tipo de reinicio manual

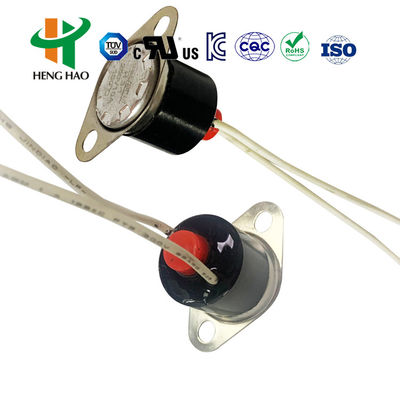

3.1. Tipo de reinicio manual: los componentes de detección de temperatura constan de una tira bimetálica. Cuando la temperatura alcance el rango de temperatura de acción, saltará rápidamente y el disco móvil se desconecta. Cuando la temperatura desciende a un punto de temperatura fijo, el punto de contacto no puede restablecerse hasta que se vuelva a conectar el circuito presionando el botón de reinicio. Y luego los puntos de contacto se recuperan, llegando al propósito de conectar o desconectar el circuito y reiniciar el circuito mediante reinicio manual. (Recordatorio: 1. Este tipo de termostato de reinicio manual se puede reiniciar cuando la temperatura desciende 20 °C después de una acción rápida presionando el botón de reinicio. Y será aconsejable 4 ~ 6 N; no use demasiada fuerza. 2. Para garantizar el funcionamiento normal, la distancia entre el botón de reinicio y la cubierta de cierre no debe ser inferior a 20,4 mm.
3.2. Tipo de reinicio manual: los componentes de detección de temperatura constan de una tira bimetálica. Cuando la temperatura alcance el rango de temperatura de acción, saltará rápidamente y el disco móvil se desconecta. Cuando la temperatura desciende a un punto de temperatura fijo, el punto de contacto puede restablecerse automáticamente y comenzar a funcionar.
Termostato bimetálico KSD302'Aplicación
Temperatura abierta. | Restablecer temperatura. | Temperatura abierta. | Restablecer temperatura. | Temperatura abierta. | Restablecer temperatura. |
-20℃+-5℃ | 5℃+-5℃ | 95℃+-5℃ | 80℃+-5℃ | 205℃+-5℃ | 175℃+-10℃ |
-15℃+-5℃ | 5℃+-5℃ | 100℃+-5℃ | 80℃+-10℃ | 210℃+-5℃ | 180℃+-10℃ |
-10℃+-5℃ | 5℃+-5℃ | 105℃+-5℃ | 85℃+-10℃ | 215℃+-5℃ | 185℃+-10℃ |
0℃+-5℃ | -10℃+-5℃ | 110℃+-5℃ | 90℃+-10℃ | 220℃+-5℃ | 190℃+-10℃ |
5℃+-5C | -5℃+-5℃ | 115℃+-5℃ | 95℃+-10℃ | 225℃+-5℃ | 195℃+-10℃ |
10℃+-5℃ | 0℃+-5℃ | 120℃+-5℃ | 100℃+-10℃ | 230℃+-5℃ | 200℃+-10℃ |
15℃+-5℃ | 5℃+-5℃ | 125℃+-5℃ | 105℃+-10℃ | 235℃+-5℃ | 205℃+-10℃ |
20℃+-5℃ | 5℃+-5℃ | 130℃+-5℃ | 110℃+-10℃ | 240℃+-5℃ | 210℃+-10℃ |
25℃+-5℃ | 10℃+-5℃ | 135℃+-5℃ | 115℃+-10℃ | 245℃+-5℃ | 215℃+-10℃ |
30℃+-5℃ | 15℃+-5℃ | 140℃+-5℃ | 120℃+-10℃ | 250℃+-5℃ | 220℃+-10℃ |
35℃+-5℃ | 20℃+-5℃ | 145℃+-5℃ | 125℃+-10℃ | 255℃+-5℃ | 225℃+-10℃ |
40℃+-5℃ | 25℃+-5℃ | 150℃+-5℃ | 130℃+-10℃ | 260℃+-5℃ | 230℃+-10℃ |
45℃+-5℃ | 30℃+-5℃ | 155℃+-5℃ | 130℃+-10℃ | 265℃+-5℃ | 235℃+-10℃ |
50℃+-5℃ | 35℃+-5℃ | 160℃+-5℃ | 135℃+-10℃ | 270℃+-5℃ | 240℃+-10℃ |
55℃+-5℃ | 40℃+-5℃ | 165℃+-5℃ | 140℃+-10℃ | 275℃+-5℃ | 245℃+-10℃ |
60℃+-5℃ | 45℃+-5℃ | 170℃+-5℃ | 145℃+-10℃ | 280℃+-5℃ | 250℃+-10℃ |
65℃+-5℃ | 50℃+-5℃ | 175℃+-5℃ | 150℃+-10℃ | 285℃+-5℃ | 255℃+-10℃ |
70℃+-5℃ | 55℃+-5℃ | 180℃+-5℃ | 155℃+-10℃ | 290℃+-5℃ | 260℃+-10℃ |
75℃+-5℃ | 60℃+-5℃ | 185℃+-5℃ | 155℃+-10℃ | 295℃+-5℃ | 265℃+-10℃ |
80℃+-5℃ | 65℃+-5℃ | 190℃+-5℃ | 160℃+-10℃ | 300℃+-5℃ | 270℃+-10℃ |
85℃+-5℃ | 70℃+-5℃ | 195℃+-5℃ | 165℃+-10℃ | O según la petición del cliente | |
90℃+-5℃ | 75℃+-5℃ | 200℃+-5℃ | 170℃+-10℃ |
El producto cuenta con la aprobación de certificación UL, CQC, TUV y RoHS.
