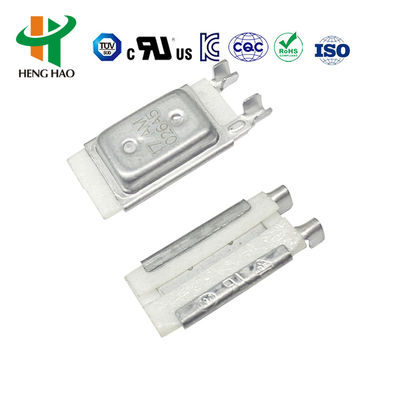

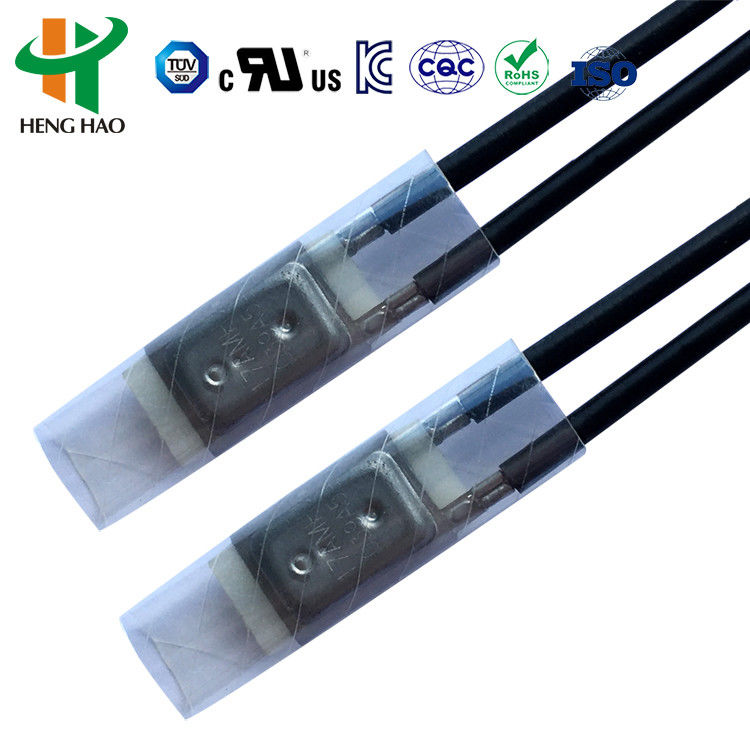

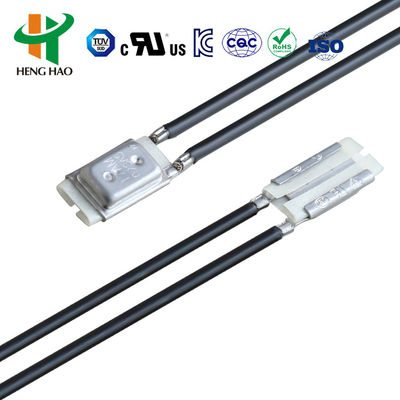

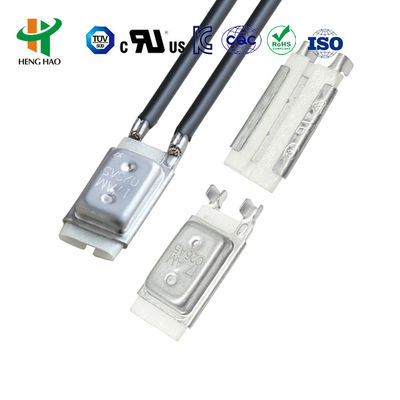

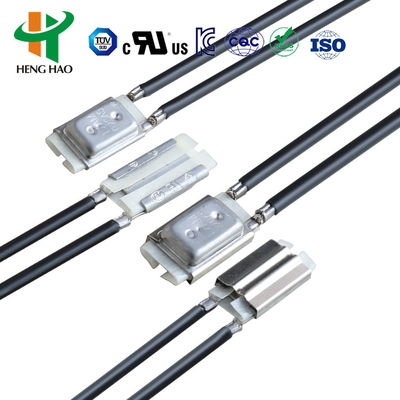

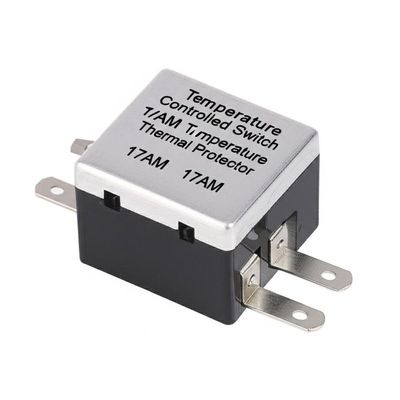

Interruptor de control de temperatura 17AM Protector de temperatura Protector térmico

Interruptor de control de temperatura 17AM Protector de temperatura Protector térmico

1. Principio y estructura del termostato 17AMH

17AM es un protector térmico de exceso de corriente con diseño compacto, acción rápida y precisa, podemos remachar diferentes tipos de cables de acuerdo con los requisitos de los clientes.

2. Especificación de los protectores térmicos 17AM
   1. Las corrientes eléctricas y de clasificación: AC-125V 15A; AC-250V 10A, DC-16V 20A
   2. Ciclos de vida de contacto: AC-125V 15A, AC-250V 10A más de 10.000 Ciclos; AC-125V 5A más de 100.000 Ciclos
   3. Rango de temperatura de funcionamiento: 50-180°C
   4. Las condiciones de ensayo de los vehículos de las categorías A y B deberán cumplirse en el caso de vehículos de las categorías A y B.
   5. Temperatura de reinicio: 10 ~ 45 grados en la disminución de la temperatura.
   6. Tiempos de trabajo: Más de 10000 veces
   7. Sistema de código

17AM Se trata de: A / B 5 A, B, C, D...

(17AMH): Número de series de productos

(XXX): Temperatura de arranque en °C Código

(A / B): A: terminales en la misma dirección / B: terminales en la dirección opuesta

(5): Código de tolerancia a la temperatura OFF

(A, B, C, D...........Z): Diferente tipo de cable de conexión

1. Temperatura de arranque en °C Código

El interruptor de protección térmica está normalmente situado en las carcasas del compresor de aire acondicionado.Este interruptor detecta la temperatura de la caja del compresor y una vez que esta temperatura alcanza una cifra predeterminada el circuito eléctrico al compresor.

1. Dibujo del producto

3. Protector de temperatura 17AM Aplicación

todo tipo de motor, comentarista para lámpara fluorescente, transformador, laminador, lámparas e iluminación, transformadores, máquina de sellado de cubiertas y diversos aparatos domésticos

4. 7AM es un protector térmico contra el exceso de corriente con un diseño compacto, de acción rápida y precisa, podemos remachar diferentes tipos de cables según los requisitos de los clientes.

   2Protector térmico 17AM

   2.1. Clasificación y corrientes eléctricas: AC-125V 15A; AC-250V 10A, DC-16V 20A

   2.2. Ciclos de vida de contacto: AC-125V 15A, AC-250V 10A más de 10.000 Ciclos; AC-125V 5A más de 100.000 Ciclos

   2.3Rango de temperatura de funcionamiento: 50-180°C

   2.4. Tolerancia a la temperatura: ±2°C±3°C±5°C

   2.5Reinicie la temperatura: 10 ~ 45 grados en la disminución de la temperatura.

   2.6Tiempos de trabajo: más de 10000 veces

   2.7. Sistema de código

   17AM Se trata de: A / B 5 A, B, C, D...

   (17AMH): Número de series de productos

   (XXX): Temperatura de arranque en °C Código

   (A / B): A: terminales en la misma dirección / B: terminales en la dirección opuesta

   (5): Código de tolerancia a la temperatura OFF

   (A, B, C, D...........Z): Diferente tipo de cable de conexión

   2.8. Temperatura de salida en °C Código

   Grados °C	Código	Grados °C	Código	Grados °C	Código	Grados °C	Código
   55°C	018	90 °C	025	125 °C	032	160°C	039
   60 °C	019	95 °C	026	130°C	033	165°C	040
   65°C	020	100 °C	027	135°C	034	170 °C	041
   70°C	021	105°C	028	140 °C	035	175 °C	042
   75 °C	022	110°C	029	145°C	036	180 °C	043
   80 °C	023	115°C	030	150 °C	037
   85 °C	024	120 °C	031	155°C	038
