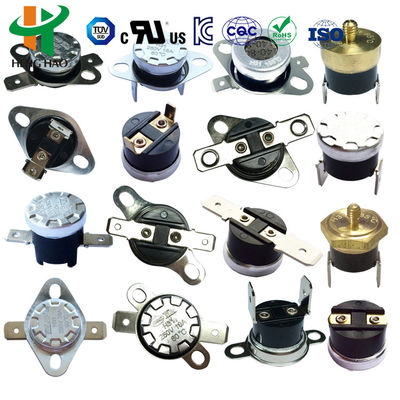

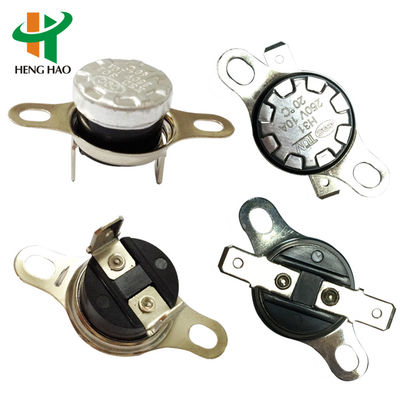

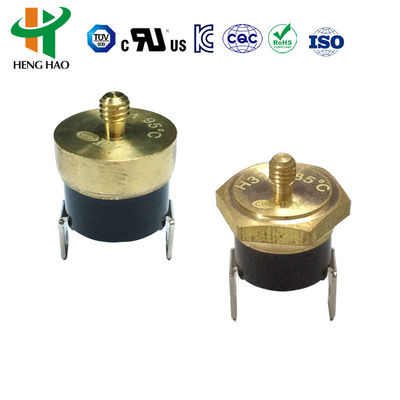

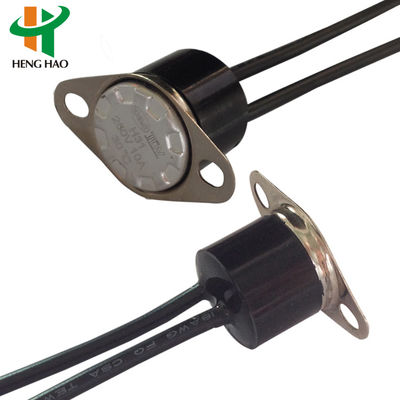

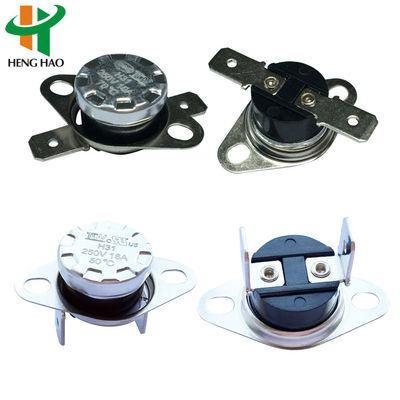

Interruptor de temperatura Termostato Restablecimiento automático Fusible térmico Interruptor controlado por temperatura
El termostato de la serie KSD funciona según el principio de que los discos bimetálicos se activan al detectar cambios de temperatura. Esta acción de encaje activa los contactos internos para abrir o cerrar el circuito. Las características clave incluyen temperaturas de trabajo fijas, acción de encaje confiable, flashover mínimo, vida útil prolongada y reducción de interferencias de radio.
Especificaciones del termostato KSD302
| Parámetro |
Especificación |
| Voltaje y corriente |
CA 125 V máx. 15 A; CA 250 V 5 A 10 A 15 A máx. 16 A |
| Temperatura de acción |
0~250℃ |
| Diferencia de temperatura de recuperación y acción |
0 a 25 grados, o según la solicitud del cliente |
| Desviación de temperatura |
±3 / ±5 / ±10 grados o según la solicitud del cliente |
| Resistencia del circuito |
≤50mΩ (Valor inicial) |
| Resistencia de aislamiento |
CA 50 Hz 1500 V / min, sin rotura (Estado normal) |
| Ciclo de vida |
≥100000 veces |
| Tipo de contacto |
Normalmente cerrado o Normalmente abierto |
| Soporte de montaje |
Móvil o inmóvil |
| Tipo de terminal |
Serie 187 de 4,8*0,5 mm y 4,8*0,8 mm, serie 250 de 6,3*0,8 mm |
| Ángulo del terminal |
Ángulo de flexión: 0~90°C opcional |
| Carcasa |
Plástico o cerámica |
| Cara del sensor de temperatura |
Tapa de aluminio o cabeza de cobre |
KSD302 Restablecimiento automático vs. Tipos de restablecimiento manual

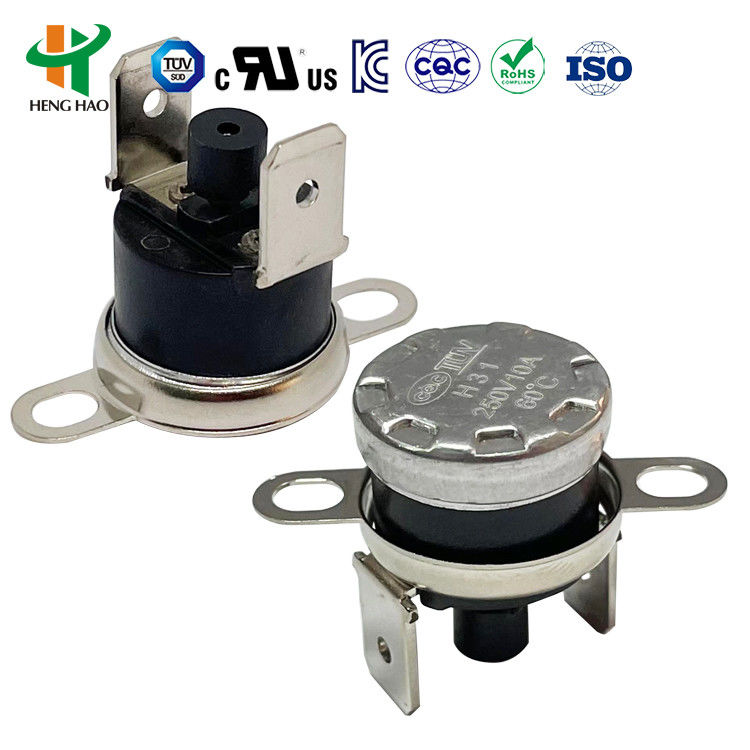

Tipo de restablecimiento manual
Los componentes de detección de temperatura consisten en una tira bimetálica. Cuando la temperatura alcanza el rango de acción, se desconecta rápidamente. El punto de contacto no se puede restablecer automáticamente; requiere un restablecimiento manual presionando el botón de restablecimiento cuando la temperatura desciende 20°C (se recomienda una fuerza de 4-6 N). Asegúrese de que haya al menos 20,4 mm de espacio libre entre el botón de restablecimiento y la cubierta.
Tipo de restablecimiento automático
Los componentes de detección de temperatura consisten en una tira bimetálica. Cuando la temperatura alcanza el rango de acción, se desconecta rápidamente. El punto de contacto se restablece automáticamente cuando la temperatura desciende al punto especificado.
Ajustes de temperatura
| Temp. de apertura |
Temp. de restablecimiento |
Temp. de apertura |
Temp. de restablecimiento |
Temp. de apertura |
Temp. de restablecimiento |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
| -10℃±5℃ |
5℃±5℃ |
105℃±5℃ |
85℃±10℃ |
215℃±5℃ |
185℃±10℃ |
| 0℃±5℃ |
-10℃±5℃ |
110℃±5℃ |
90℃±10℃ |
220℃±5℃ |
190℃±10℃ |
| 5℃±5℃ |
-5℃±5℃ |
115℃±5℃ |
95℃±10℃ |
225℃±5℃ |
195℃±10℃ |
| 10℃±5℃ |
0℃±5℃ |
120℃±5℃ |
100℃±10℃ |
230℃±5℃ |
200℃±10℃ |
| 15℃±5℃ |
5℃±5℃ |
125℃±5℃ |
105℃±10℃ |
235℃±5℃ |
205℃±10℃ |
| 20℃±5℃ |
5℃±5℃ |
130℃±5℃ |
110℃±10℃ |
240℃±5℃ |
210℃±10℃ |
| 25℃±5℃ |
10℃±5℃ |
135℃±5℃ |
115℃±10℃ |
245℃±5℃ |
215℃±10℃ |
| 30℃±5℃ |
15℃±5℃ |
140℃±5℃ |
120℃±10℃ |
250℃±5℃ |
220℃±10℃ |
Ajustes de temperatura personalizados disponibles según los requisitos del cliente.
Certificaciones: Aprobado por UL, CQC, TUV y RoHS.
Especificaciones del termostato KSD301
Clasificación eléctrica:
CA 125 V máx. 15 A; CA 250 V 5 A 10 A 15 A máx. 16 A
Temperatura de acción:
-10~300℃
Desviación de temperatura:
±3 / ±5 / ±10℃ o personalizado
Resistencia del circuito:
≤50mΩ (Valor inicial)
Resistencia de aislamiento:
≥100mΩ (CC 500 V Estado normal)
Resistencia dieléctrica:
CA 50 Hz 1500 V/min, sin avería (Estado normal)
Ciclo de vida:
≥100.000 operaciones
Aplicaciones
Ampliamente utilizado en electrodomésticos, incluyendo cafeteras, tostadoras, laminadoras, ollas de agua eléctricas, planchas de vapor, hornos de microondas, dispensadores de agua y más.
Certificaciones: Aprobado por UL, CQC, VDE y RoHS.
