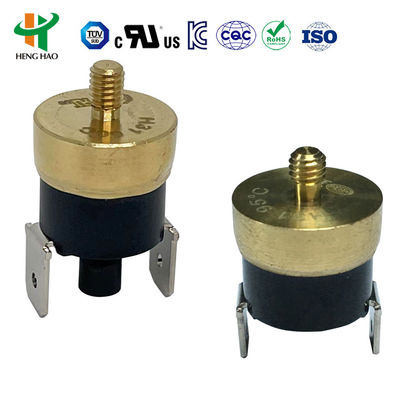

Manual de Interruptor Protector de Temperatura del Termostato KSD301 con Restablecimiento Manual
El termostato de la serie KSD funciona según el principio de discos bimetálicos que se activan cuando se producen cambios de temperatura. Esta acción de encaje activa los contactos internos para abrir o cerrar el circuito. Las características clave incluyen temperatura de trabajo fija, acción de encaje fiable, flashover mínimo, larga vida útil y baja interferencia de radio.
Especificaciones Técnicas
Voltaje y Corriente:
CA 125V máx. 15A; CA250V 5A 10A 15A máx. 16A
Temperatura de Acción:
0~250℃
Diferencia de Temperatura de Recuperación/Acción:
0 a 25 grados (personalizable)
Desviación de Temperatura:
±3 / ±5 / ±10 grados (personalizable)
Resistencia del Circuito:
≤50mΩ (Valor inicial)
Resistencia de Aislamiento:
CA50Hz 1500V/min, sin avería (Estado Normal)
Ciclo de Vida:
≥100.000 operaciones
Tipo de Contacto:
Normalmente cerrado o Normalmente abierto

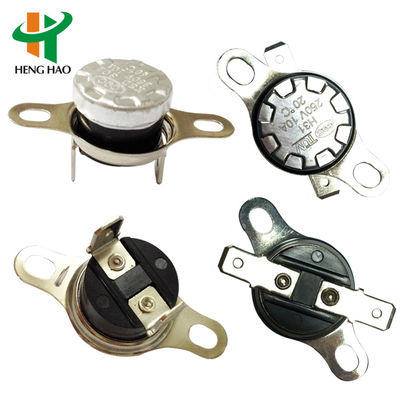

Soporte de Montaje:
Opciones móviles o inmóviles
Tipo de Terminal:
Serie 187 (4,8*0,5 mm, 4,8*0,8 mm) o serie 250 (6,3*0,8 mm)
Ángulo del Terminal:
0~90°C opcional
Material de la Carcasa:
Plástico o cerámica
Cara del Sensor de Temperatura:
Tapa de aluminio o cabezal de cobre
Tipos de Restablecimiento Manual vs. Restablecimiento Automático

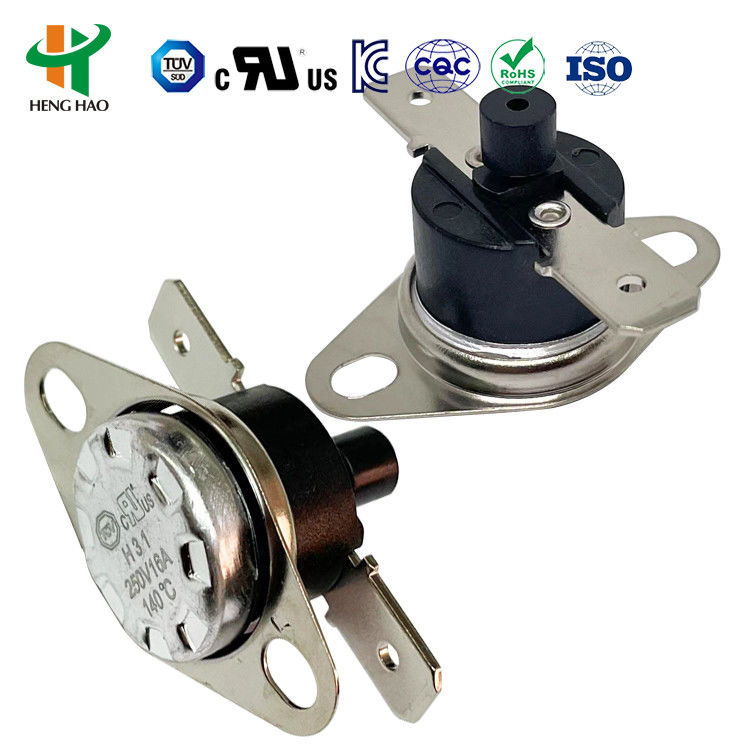

Tipo de Restablecimiento Manual
Cuando la temperatura alcanza el rango de acción, la lámina bimetálica se dispara para desconectar el circuito. Los contactos permanecen abiertos hasta que se restablecen manualmente presionando el botón de restablecimiento (se recomienda una fuerza de 4-6N). Requiere que la temperatura descienda 20°C antes de restablecerse. Se requiere una separación mínima de 20,4 mm entre el botón de restablecimiento y la cubierta para un funcionamiento correcto.
Tipo de Restablecimiento Automático
Funcionamiento similar al restablecimiento manual, pero se vuelve a conectar automáticamente cuando la temperatura desciende al punto de restablecimiento sin necesidad de intervención manual.
Aplicaciones
Ampliamente utilizado para el control de temperatura en electrodomésticos, incluyendo:
- Cafeteras
- Tostadoras automáticas
- Laminadoras
- Hervidores de agua eléctricos
- Pistolas de vapor
- Planchas de vapor
- Calentadores de viento
- Hornos microondas
- Dispensadores de agua
Ajustes de Temperatura
| Temp. de Apertura |
Temp. de Restablecimiento |
Temp. de Apertura |
Temp. de Restablecimiento |
Temp. de Apertura |
Temp. de Restablecimiento |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
| -10℃±5℃ |
5℃±5℃ |
105℃±5℃ |
85℃±10℃ |
215℃±5℃ |
185℃±10℃ |
| 0℃±5℃ |
-10℃±5℃ |
110℃±5℃ |
90℃±10℃ |
220℃±5℃ |
190℃±10℃ |
| 5℃±5℃ |
-5℃±5℃ |
115℃±5℃ |
95℃±10℃ |
225℃±5℃ |
195℃±10℃ |
| 10℃±5℃ |
0℃±5℃ |
120℃±5℃ |
100℃±10℃ |
230℃±5℃ |
200℃±10℃ |
Ajustes de temperatura personalizados disponibles según los requisitos del cliente.
Certificaciones
Este producto cuenta con la aprobación de certificación UL, CQC, TUV y RoHS.
