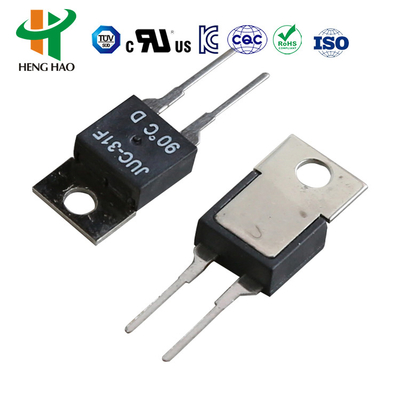

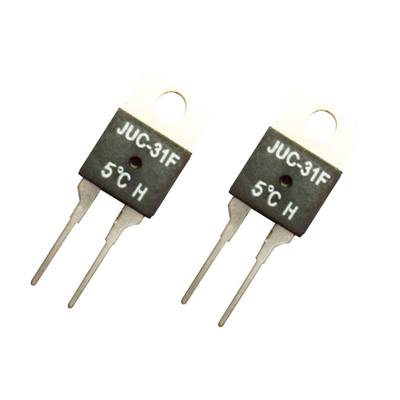

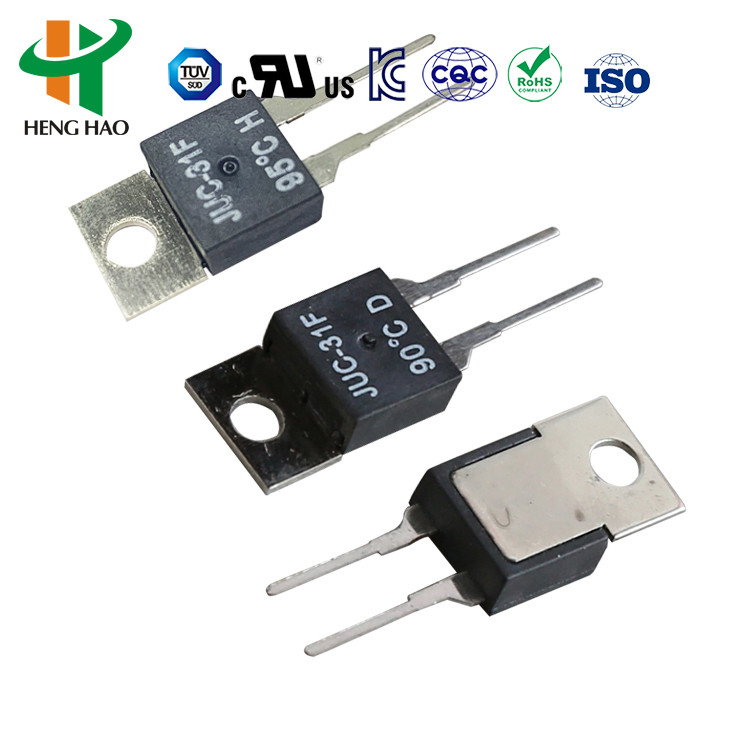

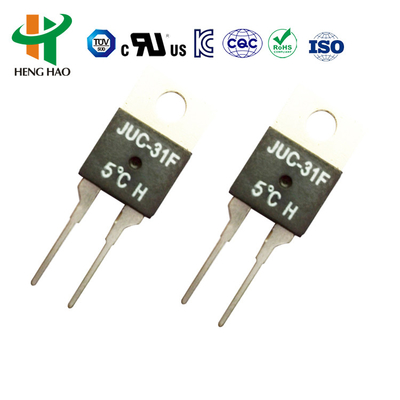

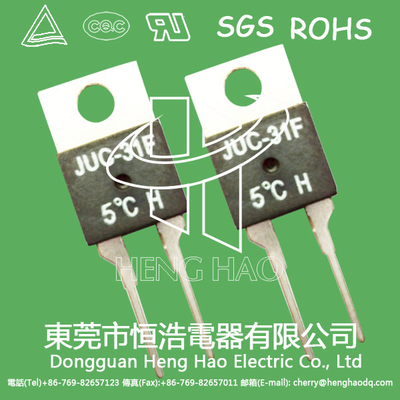

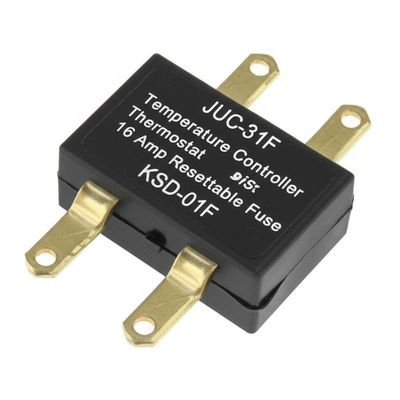

Termostato controlador de temperatura JUC-31F, fusible reajustable de 16 amperios KSD-01F
Principio y estructura
El termostato JUC-31F es un termostato de temperatura de plástico de tipo táctil que utiliza un embalaje estándar internacional TO220/Y220. Este producto presenta alta confiabilidad, respuesta de temperatura sensible y precisa, tamaño compacto, construcción liviana y fácil instalación. Ideal para placas de circuito PCB, equipos de calefacción e instalaciones de dispositivos de energía.
Presupuesto
- Carga de contacto: CA 120 V 1 A; CC48V 1A; CA 220 V 1,5 A/3 A; CC 24 V 1,5 A/3 A.
- Tipo de contacto: ID (cerrado) H (abierto)
- Temperatura de sobrecalentamiento: 250°C
- Resistencia de contacto: < 50mΩ
- Resistencia de aislamiento: > 100 mΩ
- Tensión soportada dieléctrica: > 1500V
- Vida del producto: > 10.000 ciclos
- Peso: 1,7 gramos
- Desviaciones de temperatura de acción: ±5°C
| Temperatura de funcionamiento/°C |
Temperatura de recuperación/°C |
Error |
forma de prueba |
| 0~99 |
5~35 |
±3°C |
1°C/minuto |
| 100~130 |
7~40 |
±5°C |
Aplicaciones
El termostato JUC-31F es adecuado para equipos eléctricos, electrodomésticos, protección contra sobrecarga térmica en placas de circuitos, fuentes de alimentación de comunicaciones, fuentes de alimentación conmutadas, fuentes de alimentación UPS, fuentes de alimentación médicas, equipos amplificadores de audio, dispositivos recargables, rectificadores, inversores, equipos de soldadura, instrumentación aeroespacial, equipos electrónicos, equipos de automatización y control de temperatura de productos militares/comerciales.
El producto cuenta con aprobación de certificación UL, CQC, VDE y RoHS.
Protector Térmico / Termostato 17AMH
Principio y estructura
El 17AM es un protector térmico contra exceso de corriente con diseño compacto y acción rápida y precisa. Se pueden remachar diferentes tipos de cables según los requisitos del cliente.
Presupuesto
- Clasificación eléctrica y corrientes: AC-125V 15A; CA-250 V 10 A, CC-16 V 20 A
- Ciclos de vida de los contactos: AC-125V 15A, AC-250V 10A > 10.000 ciclos; AC-125V 5A > 100.000 ciclos
- Rango de temperatura de funcionamiento: 50-180°C
- Tolerancia de temperatura: ±2°C/±3°C/±5°C
- Temperatura de reinicio: 10-45 °C por debajo de la temperatura de apagado
- Tiempos de trabajo: más de 10.000 ciclos
Sistema de código
17AM XXX A/B 5 A,B,C,D...Z
(17AMH): Serie de productos
(XXX): Temperatura de disparo en °C Código
(A/B): Dirección terminal (A=igual, B=opuesta)
(5): Código de tolerancia de temperatura APAGADO
(AZ): tipo de cable de conexión
| Grados °C |
Código |
Grados °C |
Código |
Grados °C |
Código |
Grados °C |
Código |
| 55°C |
018 |
90°C |
025 |
125ºC |
032 |
160°C |
039 |
| 60°C |
019 |
95ºC |
026 |
130°C |
033 |
165ºC |
040 |
| 65°C |
020 |
100°C |
027 |
135ºC |
034 |
170°C |
041 |
| 70°C |
021 |
105ºC |
028 |
140°C |
035 |
175ºC |
042 |
| 75°C |
022 |
110°C |
029 |
145ºC |
036 |
180°C |
043 |
| 80°C |
023 |
115ºC |
030 |
150°C |
037 |
|
|
| 85ºC |
024 |
120°C |
031 |
155ºC |
038 |
|
|
Aplicaciones
El protector térmico 17AM es adecuado para diversos motores, conmutadores de lámparas fluorescentes, transformadores, laminadores, lámparas e iluminación, máquinas selladoras de cubiertas y diversos electrodomésticos.
