Fusible térmico de reinicio automático con rango de temperatura de 50-150℃, 10000 ciclos de vida útil y protector térmico con carcasa metálica grande

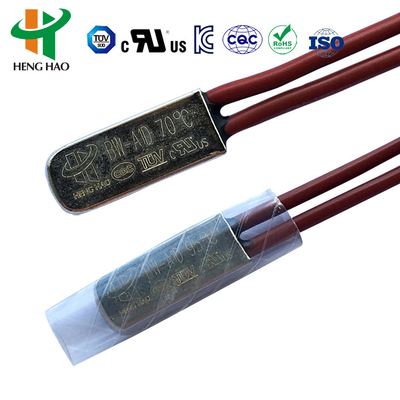

Los protectores universales y mejorados de la serie H20, H21 con carcasa metálica grande están compuestos por una carcasa metálica conductora del calor, piezas bimetálicas soldadas con un punto de contacto de aleación de plata, soporte conductor, soporte de fijación de aislamiento, tira de contacto fija y cable resistente al calor. En caso de funcionamiento anormal, cuando la temperatura ambiente aumenta al valor establecido, las piezas bimetálicas realizan una acción rápida, abren el punto de contacto y desconectan el circuito. Cuando el dispositivo se enfría a una temperatura de funcionamiento segura, el punto de contacto se cierra automáticamente para restaurar el funcionamiento normal.
Especificaciones del protector térmico de la serie H20, H21
| Clasificación eléctrica |
DC-12V máx. 12A; DC-24V máx. 10A; AC-125V máx. 8A; AC-250V máx. 16A |
| Temperatura de apertura |
(30~150)±5°C; 5°C por paso |
| Temperatura de reinicio |
2/3 de la temperatura de acción con una tolerancia de ±15°C. La temperatura de reinicio también se puede proporcionar según los requisitos del cliente. |
| Número de ciclos de vida |
10000 veces |
| Resistencia de cierre de contacto |
≤50mΩ |
| Resistencia de aislamiento |
≥100mΩ |
| Resistencia eléctrica |
AC1500V/1min sin fenómenos de avería ni descarga disruptiva |
| Número de archivo UL |
E487478 |
| Número de certificado CQC |
CQC16002142880 |
| Número de certificado TUV |
B160592241002 |
Dimensiones del protector térmico de la serie H20, H21
| Modelo |
Carcasa |
Longitud (mm) |
Ancho (mm) |
Altura (mm) |
Voltaje y corriente |
Cable de conexión |
| H20 |
Plástico |
18.5 |
8 |
4 |
DC-12V máx. 12A; DC-24V máx. 10A; AC-125V máx. 8A; AC-250V máx. 10A |
#20 3135, extremo con media desconexión de 5 mm, la longitud es de 70 mm, o según los requisitos del cliente |
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
|
|
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
|
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V máx. 12A; DC-24V máx. 10A; AC-125V máx. 8A; AC-250V |
#20 3135, #22 3266, #22 3135, extremo con media desconexión de 5 mm, la longitud es de 70 mm, o según los requisitos del cliente |

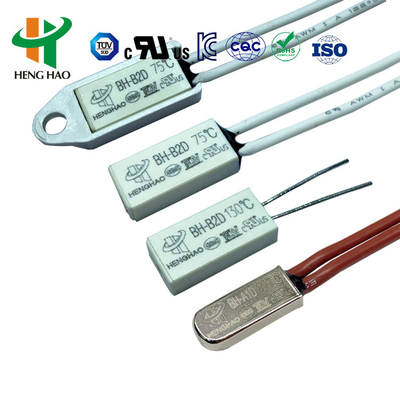

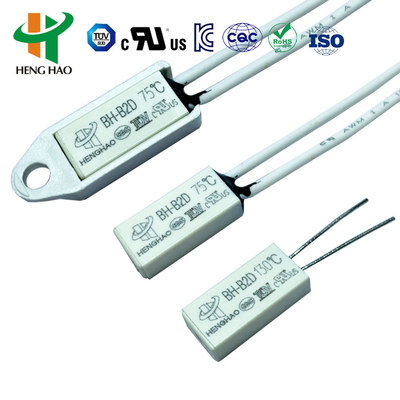

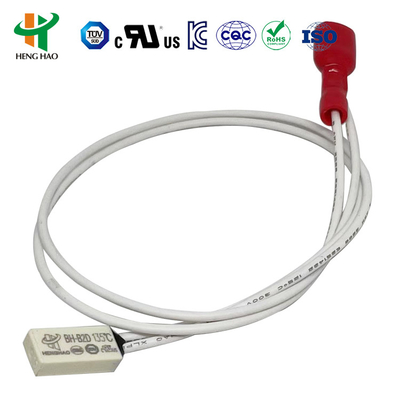

| BH-B2D |
Plástico |
15 |
7.1 |
3.8 |
|
|

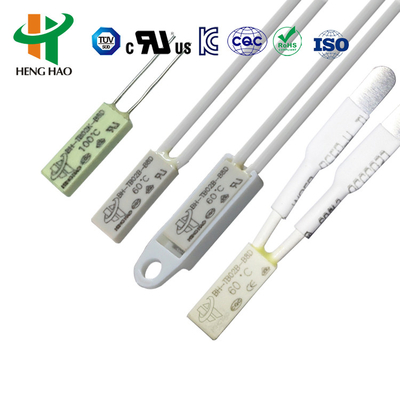

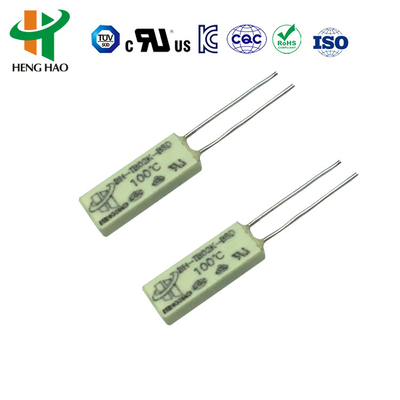

| BH-TB02B-B8D |
Plástico |
15 |
5.2 |
2.4 |
DC-12V máx. 4A; DC-24V máx. 3A; AC-125V máx. 3A; AC-250V máx. 2A |
3266-AWG24#, 3135-AWG24# o tira de níquel normalmente, la longitud es de 70 mm o según los requisitos del cliente |
Aplicaciones del protector de temperatura de la serie H20, H21
La serie H20, H21 es aplicable a baterías recargables, balastos, masajeadores, micro motores, transformadores, herramientas eléctricas, electrodomésticos e instrumentos de calor.
Tipo de reinicio manual
Los componentes de detección de temperatura consisten en una lámina bimetálica. Cuando la temperatura alcanza el rango de temperatura de acción, saltará rápidamente y el disco móvil se desconectará. Cuando la temperatura desciende a un punto de temperatura fijo, el punto de contacto no se puede restablecer hasta que se vuelve a conectar el circuito presionando el botón de reinicio. Los puntos de contacto se recuperan, logrando el propósito de conectar o desconectar el circuito y reiniciar el circuito mediante el reinicio manual.
- Este tipo de termostato de reinicio manual se puede restablecer cuando la temperatura desciende 20°C después de la acción de disparo al presionar el botón de reinicio (se recomienda una fuerza de 4~6 N; evitar una fuerza excesiva)
- Para garantizar el funcionamiento normal, la distancia entre el botón de reinicio y la cubierta cerrada no debe ser inferior a 20,4 mm
El producto cuenta con la aprobación de certificación UL, CQC, TUV y RoHS.
